イエナカスタッフさんによるレポート

REPORT

last update : 2018.5.21 施工

鉄製の窓枠を自ら設計したオリジナルコーナー窓。

nipperさんの洋室にある窓についてのレポートです。

特徴的なコーナー窓は、nipperさんが窓枠の寸法などを全て決定し、地元の金物屋さんにオーダーしたもの。鉄製です。

窓の開け方や鍵にも特徴があります。

  • 拡大
鉄製の窓枠をコーナー窓に
鉄製の窓枠をコーナー窓に

洋室に設置されたL字型のコーナー窓。窓枠は鉄製。この窓はnipperさんの設計です。

  • 拡大
リノベーション前の様子
リノベーション前の様子

リノベーション前の様子

左側の部分が今回洋室になったところです。

  • 拡大
解体後の様子
解体後の様子

解体後

柱を残してほとんど解体されています。この部分は平屋で、2階部分には建物が載っていません。

  • 拡大
手描きのイメージ
手描きのイメージ

nipperさん手描きのコーナー窓の設計図

ミリ単位で細かく設定されています。上下2つに分かれた窓がL字型に5つ並ぶ大きな窓です。

  • 拡大
当初残す予定だったコーナーの柱
当初残す予定だったコーナーの柱

施工中の様子

当初はコーナー部分の柱は残す予定だったそう。新しい柱で補強されているのがわかります。
しかし、工務店との打ち合わせの中で、「2階がない部分なので、柱がなくても強度的に大丈夫」との話になったため、この柱は後日撤去。

  • 拡大
柱は撤去して、面で支える構造に
柱は撤去して、面で支える構造に

柱が撤去され、すっきりとしました。柱がなくなった分の強度を補填するため、周りの壁面は窓部分だけをくり抜いた形の、1枚ものの構造用合板を使っています。「面」で支える構造にしているそうです。

  • 拡大
オーダーの窓枠
オーダーの窓枠

その後、オーダーしていた鉄製の窓枠が完成。

  • 拡大
突出し窓仕様
突出し窓仕様

このように上部が突き出し窓になっています。

  • 拡大
錆止めを塗装してからブラックに塗装
錆止めを塗装してからブラックに塗装

そして、nipperさんは自ら塗装。一度錆止めを塗った後、黒で塗装します。

  • 拡大
吊るして乾燥中
吊るして乾燥中

一部は仕事場に持って行って塗装。これは乾燥中の様子。

  • 拡大
外壁はモルタル
外壁はモルタル

窓枠を設置して、外壁をモルタルで仕上げ、後はガラスをはめ込めば完成…となるところでしたが、ここでトラブルが発生。

  • 拡大

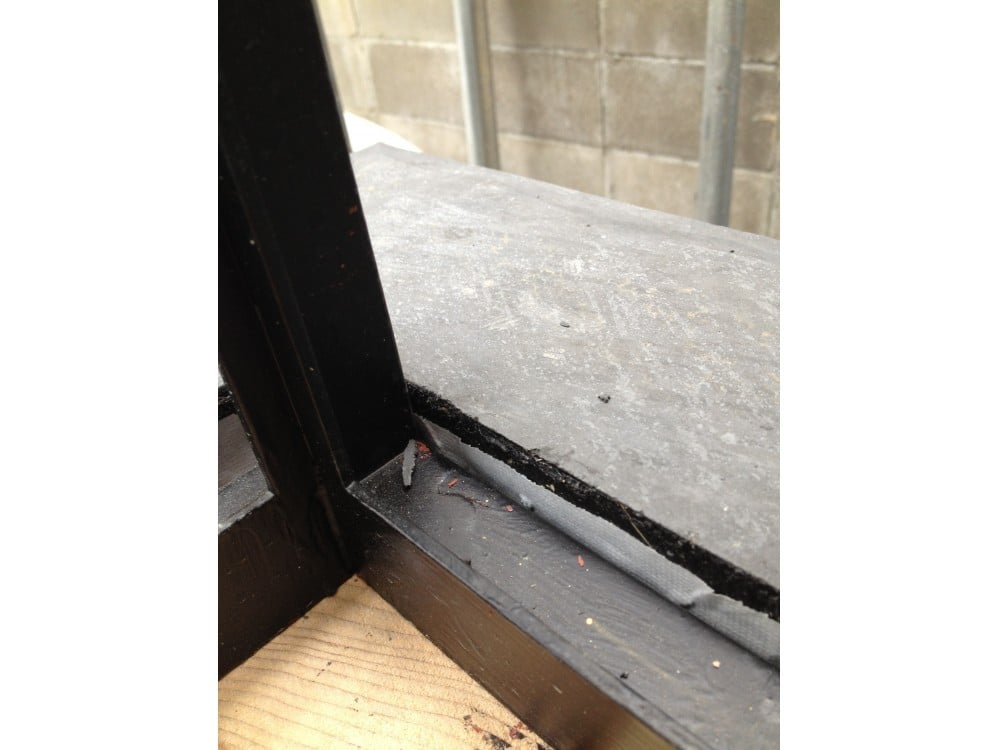

塗り込めすぎたモルタル
塗り込めすぎたモルタル

これは窓枠を内側から見たところ。外壁のモルタルのラインが、窓枠よりも上になってしまっています。これだと、モルタルにつっかえて下の窓が設置できません。

  • 拡大
窓枠がはめられています。
窓枠がはめられています。

高くなってしまっているモルタル部分を一度削ってもらい、再度整えてようやく完成。先程よりも下枠がしっかり見えているのがわかります。

  • 拡大
窓ガラスを設置して完成
窓ガラスを設置して完成

鍵は玄関の窓と同様に、窓と窓枠に付いている穴の空いた「タブ」にピン型のアイアンを差し込むもの。左側手前にあるスティック状のアイアンを使えば、窓を開けておくこともできます。

  • 拡大
外から鉄製の窓枠
外から鉄製の窓枠

窓は部屋や住まいの印象を大きく変えるものです。既存のサッシの中からイメージに合うものがなければ、好みの窓をデザインするのも一つの手。協力してくれる業者さんは必要ですが、選択肢は大きく広がります。
